Anhui Fengchi Pump Valve Manufacturing Co., Ltd. is een Fabrikant van slangafsluiters gevestigd in Jingxian County, provincie Anhui, China. Wij ontwerpen en bouwen afsluiters met elastomeerhuls met volledige doorlaat voor de regeling van abrasieve, corrosieve en vaste stoffen, samen met luchtbediende knijpafsluiters, mestmesafsluiters en slangenpompen. Ons assortiment wordt gebruikt in de mijnbouw, mineraalverwerking, rioolwaterzuivering, chemische verwerking, energieopwekking en pulp- en papierlijnen waar conventionele kleppen met metalen zitting eroderen, vastlopen of lekken.
De FNC® slangafsluiter sluit door een rubberen manchet langs de middellijn samen te drukken, zodat alleen de manchet in contact komt met het medium. Dat enkele slijtageonderdeel absorbeert de impact van deeltjes, reinigt zichzelf bij elke slag en zorgt voor bidirectionele Klasse V-uitschakeling. Wij leveren DN15 tot DN2000 maten, PN6 tot PN40 drukwaarden, en handmatige, pneumatische, elektrische en hydraulische bediening.
Wij vervaardigen de volledige FNC®-familie in één faciliteit, van standaard units met gesloten behuizing tot kleppen met grote diameter en ontwerpen met open behuizing voor lagedrukservice. Elke carrosserievariant deelt hetzelfde principe van de huls met volledige doorlaat, dus de keuzebeslissing komt meestal neer op lijndruk, temperatuur, beschikbare face-to-face ruimte en hoe vaak de klep zal worden onderhouden.

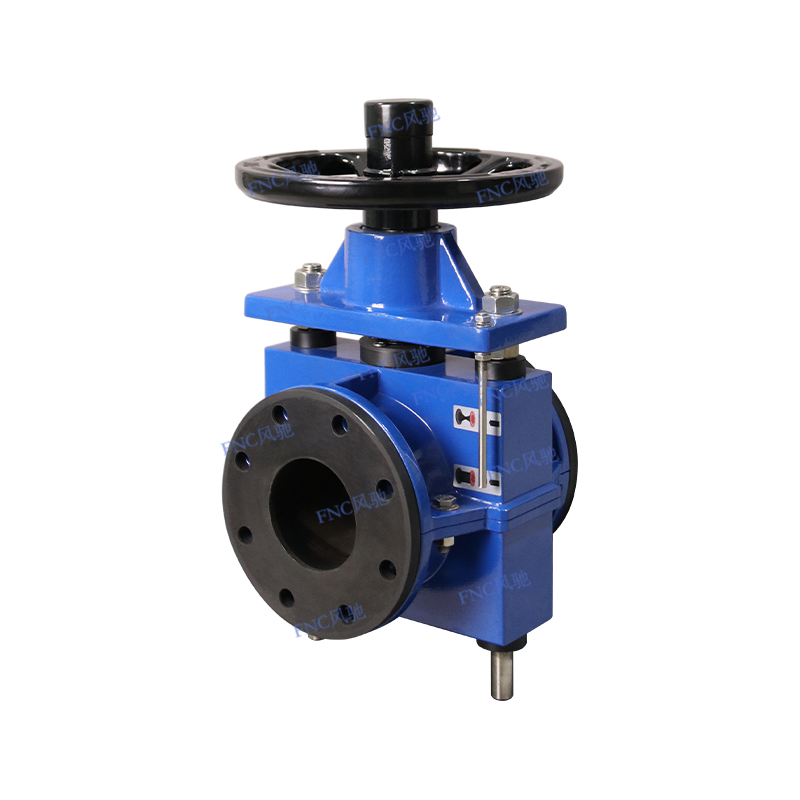

Gesloten FNC®-constructie voor standaard industriële toepassingen. Volledige doorlaat open, middenlijn afgesloten, luchtbeldichte klasse V-afdichting. Geschikt voor minerale slurry, modder en papierpulp waarbij de lijn afgedicht moet blijven ten opzichte van de atmosfeer.

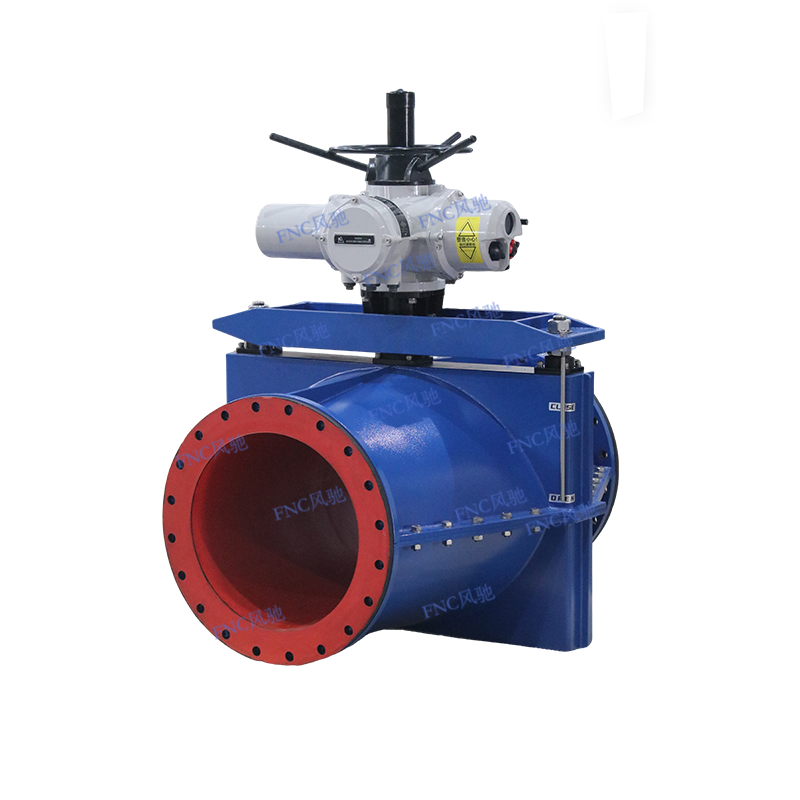

DN600 tot DN2000. Grote hulzen vereisen grootschalige vulkanisatie- en rubberraffinageapparatuur, die wij in eigen beheer exploiteren. Gebruikt op residuen, onderstroom van indikkers en mesttransportlijnen voor grote hoeveelheden.

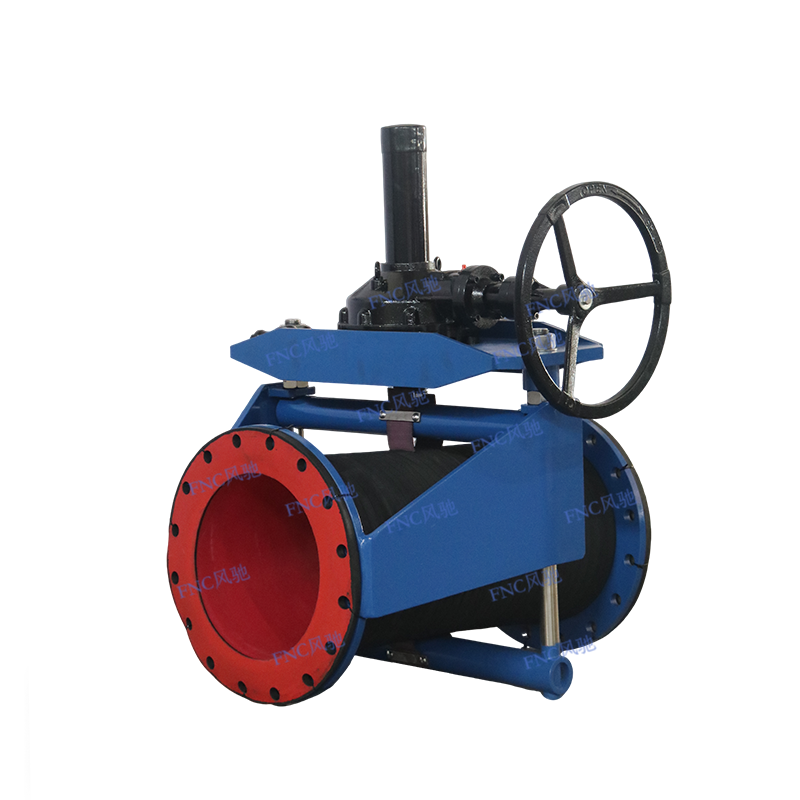

Lichte open frameconstructie vanaf DN80 voor lagedruk, lage temperatuur en niet-gevaarlijke media. Gemakkelijke toegang tot de huls en tolerantie voor verkeerde uitlijning en trillingen van de buis. Zachtstaal standaard, AISI316 op aanvraag.
Pneumatische enkelwerkende en dubbelwerkende actuatoren zorgen voor een snelle, herhaalbare sluiting en zijn geschikt voor geautomatiseerde lijnen, aan/uit-bedrijf met hoge cycli en ontvlambare of explosieve gebieden. Zie onze Luchtbediende slangafsluiters bereik voor actuatorafmetingen.
Knijpkleppen worden gekozen daar waar het medium een metalen zitting zou vernietigen: scherpe vaste stoffen, vezelige pulp, kristalliserende slurries, kalkmelk, residuen, as en agressieve chemische oplossingen. Omdat de huls rond de deeltjes vervormt in plaats van er tegenaan te glijden, wordt de slijtage verdeeld over het elastomeer in plaats van geconcentreerd aan de rand van de zitting.
Voor leidingen die een verschuifbare isolatieklep met harde voorkant nodig hebben in plaats van een elastomeerhuls, bouwen we ook Drijfmest-mesafsluiters , en voor meettaken leveren wij peristaltisch Slang pomp units die hetzelfde slang-en-compressieprincipe delen.
De rubberen huls is het kernonderdeel en het enige onderdeel dat in contact komt met het procesmedium. We selecteren de verbinding op basis van de daadwerkelijke werkomstandigheden in plaats van uit een algemene tabel, omdat temperatuur, pH, deeltjesgrootte en vaste stofconcentratie allemaal de levensduur van de huls beïnvloeden.
| Mouwmateriaal | Typische media | Temperatuurgids | Opmerkingen |
|---|---|---|---|
| Natuurlijk rubber (NR) | Minerale slurry, modder, papierpulp | ≤ 80 °C | Standaard compound, goede slijtvastheid |
| EPDM | Zuren, logen, zoutoplossingen, heet water | Afhankelijk van de samenstelling tot 160 °C | Geselecteerd op chemische stabiliteit en lage zwelling |
| NBR | Oliën, brandstoffen, vettige slurries | Afhankelijk van de samenstelling tot 160 °C | Oliebestendig alternatief voor NR |
| Andere verbindingen | Toepassingsspecifiek | Bevestigd per project | Samengesteld volgens pH, deeltjesgrootte en corrosiviteit |
De behuizingsmaterialen zijn standaard koolstofstaal, nodulair gietijzer of SS304, maar er zijn ook andere opties beschikbaar. De stelen zijn van SS304 en de bevestigingsmiddelen van SS201, 304 of 316. Omdat het lichaam nooit het medium raakt, kan een economische koolstofstalen behuizing worden gecombineerd met een hoogwaardige huls in plaats van de hele klep te upgraden naar een gelegeerd lichaam.
We configureren de klep rond de leidinginterface en de besturingsfilosofie van de lijn. Flensverbindingen zijn standaard; wafer-, schroefdraad-, gelaste, klem- en hogedrukpatronen zijn beschikbaar, afhankelijk van de maat en classificatie.
| Bediening | Compatibiliteit druk/grootte | Automatiseringsniveau | Typische plicht |
|---|---|---|---|
| Handwiel | ≤ PN16, DN15–DN200 | Handmatig | Aftaklijnen, kleine apparatuur, laboratoria |
| Wormwiel | ≤ PN25, DN50–DN400 | Handmatig, lockable | Ondergrondse mijnen, corrosieve slurry, handwerk met hoog koppel |
| Pneumatisch (enkel-/dubbelwerkend) | ≤ PN40, DN15–DN1200 | Halfautomatisch / automatisch | Hoog-cyclisch aan/uit, explosieve atmosferen |
| Elektrisch (aan-uit / modulerend) | ≤ PN40, DN15–DN1500 | Volledig automatisch | Bewaking op afstand, stroomregeling met gesloten lus |
| Hydraulisch | PN40–PN160, DN500–DN2000 | Halfautomatisch / automatisch | Hogedruk vullen, groot mesttransport, nooduitschakeling |
| Pneumatisch modulerend met klepstandsteller | ≤ PN25, DN15–DN600 | Volledig automatisch | Baten, stroomregeling, concentratiecontrole |
Pneumatische aandrijvingen kunnen worden geleverd met magneetkleppen, eindschakelaars en luchtvoorbereiding, zodat de klep gereed is voor het besturingssysteem van de fabriek. Elektrische modulerende eenheden accepteren standaard stuursignalen voor gesloten lusgebruik. We bevestigen de interface tijdens de configuratie in plaats van uit te gaan van een standaard.
Wij zijn de leidende tekeneenheid van de Chinese industriële norm voor slangafsluiters en een nationale hightech onderneming die patenten op uitvindingen en gebruiksmodellen bezit. Onze productiebasis omvat grootschalige vulkanisatieapparatuur, apparatuur voor het raffineren van rubber en testfaciliteiten voor rubbergrondstoffen, waardoor we consistente hoezen met grote diameters kunnen produceren in plaats van alleen kleine standaardmaten.
Elke klep wordt rond een geteste huls gemonteerd en de sluitgeometrie wordt gecontroleerd, zodat de huls langs de volledige doorlaat afdicht in plaats van op een enkele contactlijn. Wanneer een project gedocumenteerde inspectie vereist, komen we de testomvang en -registratie overeen vóór de productie.
De huls met volledige doorlaat laat geen holte of dode hoek achter, waardoor de leiding schoon leegloopt en het drukverlies laag blijft. Het sluiten via de middenlijn vormt een gladde, gesloten venturi die bij elke slag gekristalliseerde deeltjes afstoot. Daarom lopen deze kleppen zelden vast, zelfs niet bij gebruik met een hoog vaste stofgehalte.
Omdat het lichaam en de actuator herbruikbaar zijn, zijn de levenscycluskosten geconcentreerd in één enkel verbruiksonderdeel. Dat is de belangrijkste reden dat onze kleppen worden gebruikt ter vervanging van conventionele kleppen met metalen zittingen op schurende leidingen.
Om een passende configuratie en offerte op te stellen, werken wij vanuit het daadwerkelijke werkpunt in plaats van een nominale maat. Met de volgende invoer kunnen we in één keer de carrosserievorm, de hulsverbinding, de verbinding en de actuator selecteren.
| Projectinvoer | Waarom we het nodig hebben |
|---|---|
| Nominale diameter en buisstandaard | Stelt de boringgrootte en face-to-face-afmetingen in |
| Medium, concentratie vaste stoffen en deeltjesgrootte | Bepaalt de samenstelling van de huls en de schuurtoeslag |
| Bedrijfsdruk en drukwaarde | Selecteert carrosseriestijl, verbindingstype en actuatorkracht |
| Temperatuurbereik en pH | Bevestigt de compatibiliteit van elastomeren en lichaamsmateriaal |
| Bediening and control signal | Zorgt ervoor dat de klep past bij het besturingssysteem van de installatie |
| Cyclusfrequentie en inschakelduur | Bepaalt de grootte van de actuator en voorspelt de levensduur van de huls |
| Inspectie, documentatie en leveringsomvang | Definieert testrecords, verpakkings- en verzendvereisten |
Stuur de werkomstandigheden door en wij sturen u een configuratie terug met de aanbevolen carrosserievorm, hulsmateriaal, aansluiting en bediening, samen met de tekeningen en gegevens die nodig zijn voor goedkeuring. Maatwerk is mogelijk voor het ontwerp van de huls, het materiaal van de behuizing en de opstelling van de actuator.
Onze slangafsluiters bestrijken DN15 tot DN2000 en PN6 tot PN40, waarbij de exacte nominale waarde afhankelijk is van maat, aansluittype en bedieningsmethode. Afsluiters met grote diameter van DN600 tot DN2000 worden in eigen huis geproduceerd met behulp van onze grootschalige vulkanisatie- en rubberraffinageapparatuur.
Afdichting ontstaat door volledige compressie van de elastomeerhuls langs de middellijn, niet door metaal-op-metaal contact. De huls klapt volledig over de boring in, zodat deeltjes, vezels en stroperige media geen bypass-pad kunnen creëren. Dit zorgt voor bidirectionele klasse V-uitschakeling en zelfreiniging bij elke slag.
Standaard NR-mouwen zijn geschikt voor minerale slurry, modder en papierpulp tot 80 °C. Voor zuren, logen en zoutoplossingen kiezen we voor EPDM en voor olieachtige media NBR. Er zijn andere verbindingen beschikbaar, met een temperatuurbereik tot 160 °C, afhankelijk van de formulering. We stemmen de verbinding af op de pH, temperatuur, deeltjesgrootte en corrosiviteit van het eigenlijke medium.
Ja. Wij leveren pneumatische enkelwerkende en dubbelwerkende actuatoren, elektrische aan-uit en modulerende actuatoren, hydraulische actuatoren en pneumatische modulerende units met klepstandstellers. Er kunnen magneetkleppen, eindschakelaars en luchtvoorbereiding worden geïntegreerd, zodat de klep rechtstreeks kan communiceren met het besturingssysteem van de fabriek.
De hoes is het enige slijtagedeel. Wanneer het einde van zijn levensduur is bereikt, herstelt het vervangen van de huls de klep in een bijna nieuwe staat zonder dat het lichaam of de actuator hoeft te worden vervangen. Open-body-ontwerpen zorgen voor directe toegang voor snellere mouwwissels. Wij leveren vervangende hulzen en kunnen u adviseren over inspectie-intervallen op basis van de cyclusfrequentie en de belading van vaste stoffen.
Onze productie valt onder ISO 9001 kwaliteitsmanagement, ISO 14001 milieumanagement, ISO 45001 gezondheid en veiligheid op het werk en ISO 50001 energiemanagementcertificering, samen met de EU CE-, RoHS- en TR-CU (EAC)-certificering. We zijn ook de leidende tekeneenheid van de Chinese industriële norm voor slangafsluiters en een nationale hightech onderneming.
