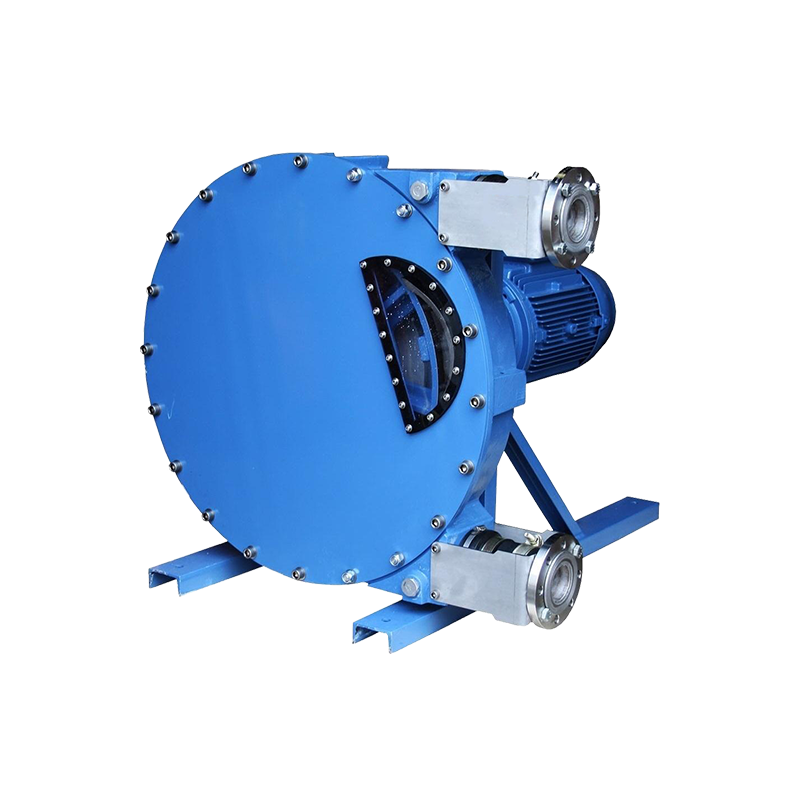

Schoenslangpomp

Prestatiegegevens

• Nominale diameter: DN10~DN150
• Helder waterhoogte: 9,5 meter
• Maximale opvoerhoogte: 160 meter
• Debiet: 0,06-100 m³/u
• Maximale persdruk: 16 bar
• Snelheid: 0-100 tpm
• Beschermingsklasse: IP54 - IP65
• Toepasbare media: Geschikt voor verschillende media, waaronder vaste media (slurry van mijnbouwafval, baggermodder, keramische glazuurslurry, bouwmortel, enz.), Corrosieve media (verschillende zuren, logen, zoutoplossingen en sommige corrosieve chemische vloeistoffen, enz.) en vezelhoudende media (zoals pulp, enz.). (Specifiek toepasbare media hebben betrekking op het materiaal van de rubberen hoes.)
• Temperatuurbereik: -20℃-120℃ (specifiek bereik afhankelijk van het slangmateriaal)
• Stromingseigenschappen: Lage stromingsweerstand en uitstekende stromingsprestaties, waardoor efficiënt mediatransport wordt gegarandeerd.
• Levensduur: Lange levensduur onder normale bedrijfsomstandigheden, vooral de duurzaamheid van de slang. Met de juiste media en standaardbediening kan het voor langere tijd worden gebruikt.

Aandrijfmethoden en structuurtypen

• Aandrijfmethoden: elektrisch, pneumatisch
• Structuurtypen: roltype, schoentype, type met enkele slang, type met meerdere slangen

Toepasselijke scenario's: Voldoet aan de behoeften van industriële productie met hoog debiet, zoals het transport van mijnbouwafval, het transport van slakkenslurry, het transport van verschillende corrosieve media, grootschalige rioolwaterzuivering, enz.

Maatwerk is beschikbaar op basis van vereisten.

Producteigenschappen

• Energiebesparing en vermindering van verbruik: De slangenpomp met roltype minimaliseert schade aan de slang en genereert aanzienlijk minder wrijvingswarmte, waardoor de levensduur van de slang tot 20% wordt verlengd (gebaseerd op het aantal rotaties). Dienovereenkomstig vermindert het het startkoppel en het bedrijfskoppel, waardoor het energieverbruik daalt.
• Sterk zelfaanzuigend vermogen en hoge opvoerhoogte: geen aanzuiging vereist. De zelfaanzuigende hoogte bereikt 9,5 meter en de maximale opvoerhoogte is 160 meter. De slangpomp van het schoentype kan een hogere persdruk bereiken, tot 1,6 MPa.
• Sterk zelfaanzuigend vermogen en hoge opvoerhoogte: geen aanzuiging vereist. De zelfaanzuigende hoogte bereikt 9. 5 meter, en de maximale opvoerhoogte is 160 meter.
• Vooruit-/achteruitschakelaar met één klik: Maakt drooglopen mogelijk en ondersteunt het met één klik schakelen tussen voorwaartse en achterwaartse richtingen, waardoor een veilige afvoer van verstoppingen uit de aanzuig- of afvoerleiding mogelijk wordt.
• Breed toepassingsbereik: Transporteert gemakkelijk verschillende media, zoals media met een hoge viscositeit, lage viscositeit, pasta-achtige, zeer zuivere, neutrale, corrosieve media, evenals media die gas, schuim of vaste harde deeltjes bevatten, net zo moeiteloos als het verpompen van water.
• Geen afdichtingen of kwetsbare componenten: Vrij van afdichtingen, kogelkranen, membranen, pakkingen, ondergedompelde rotors, stators, zuigers, enz., die gevoelig zijn voor lekkage, verstopping en corrosie.
• Super slijtvastheid: Speciaal ontworpen voor schurende media. De slang is gemaakt van slijtvast rubber, geschikt voor het transporteren van onzuiverheidhoudende schurende vloeistoffen zoals slib, rioolwater en slib.
• Betrouwbare after-salesondersteuning: het ontwerp van de schuifrail vergemakkelijkt het aanpassen van de druk en het vervangen van de slang. Dankzij de gemakkelijke slangvervanging en het eenvoudige onderhoud zorgt het voor korte stilstand en kostenbesparingen.

Structurele kenmerken

• Lichtgewicht ontwerp: Vermindert het eigen gewicht van het pomplichaam aanzienlijk en optimaliseert de algehele gewichtsverdeling van de apparatuur.
• Efficiënte warmteafvoer: De kinetische energie die wordt gegenereerd door de rotatie van de pomprotor drijft de lucht in de pompholte aan om een ​​circulerende stroming te vormen, waardoor de warmteafvoer uit de pompholte wordt versneld en de temperatuur van het pomplichaam tijdens bedrijf effectief wordt verlaagd, waardoor de algehele levensduur van de pomp wordt verlengd.
• Slangbescherming: Afhankelijk van de verschillende spanningspunten van de slang wanneer deze wordt samengedrukt, kan het uitgeholde ontwerp de spanning die door de slang wordt gedragen sterk verspreiden en verminderen, waardoor de levensduur van de slang verder wordt verlengd.

Materialen

• Materiaal kleplichaam: DN15~200 (koolstofstaal, nodulair gietijzer, aluminiumlegering, roestvrij staal – gietproces) / DN250~2000 (45# staal, roestvrij staal – lasproces)
• Materiaal klephuls: natuurrubber (NR), ethyleenpropyleendieenmonomeer (EPDM), neopreen (CR), nitrilrubber (NBR), butylrubber (IIR), fluorrubber (FKM/Viton), hypalon (chloorgesulfoneerd polyethyleenrubber), enz.
• Speciale configuraties: Aanpasbaar volgens gebruikersvereisten (inclusief diameter, zuighoogte, opvoerhoogte, druk, materialen, inlaat-/uitlaatrichting en motortype – zoals frequentieomvormermotor/motor met hoge beschermingsklasse/explosieveilige motor/geharde tandwielreductor)

Maatwerk is beschikbaar op basis van vereisten.

Classificatie van het type slangpompaandrijving

Slangpompstructuur Type classificatie
