KGV-H messchuifafsluiters

Het KGV-H-hogedruk-mestmes-schuifafsluiterontwerp heeft een platte flens, geen pakking en een bidirectioneel ontwerp met twee bijpassende robuuste elastische voeringen met volledige diameter. Het heeft geen interne obstructie en kan een nul-lekkage-afsluiting bieden wanneer de poort gesloten is. Wanneer de klep wordt geopend, sluit de voering af onder hoge drukbelasting, waardoor een klepdrukvat ontstaat. Terwijl de schuifslag door de elastische voering gaat, kunnen potentiële blokkades in de pijpleiding naar buiten worden geperst in de omgeving tussen de onderste bekleding van de klepkamer. Elke huls is uitgerust met een integraal gegoten interne versteviging die de interne pijpleidingdruk vasthoudt. De huls bevindt zich in de klepkamer om hoge schuifkrachten te helpen weerstaan wanneer de poort ertussen wordt aangedreven. De klep is uitgerust met een uit één stuk gegoten, vervangbare secundaire afdichting van elastomeer om de opening tussen de poort en de bovenkant van het kleplichaam in elke richting te elimineren, waardoor wordt voorkomen dat externe verontreinigingen de klepkamer binnendringen. De secundaire afdichting is dynamisch zelfinstellend, waardoor de noodzaak voor continue aanpassing en ondersteunende smering van de afdichting op de poortring wordt geëlimineerd, waardoor een soepele beweging van de poort wordt gegarandeerd en de levensduur van de afdichting wordt verlengd, terwijl de bedieningskracht die nodig is om de poort te bedienen wordt verminderd. De klep is uitgerust met een heavy-duty poort met een maximale werkdruk van 51 bar en een dubbelhoekige punt die voor inspectie volledig uit de klepkamer kan worden verwijderd. De klep is ook uitgerust met een trechter met grote capaciteit om de verwijdering van het medium te regelen en de mogelijkheid te bieden om het weg te spoelen.

Offerte aanvragen

Producteigenschappen

100% luchtbeldichte afdichting zorgt voor absoluut nullekkage aan de stroomafwaartse zijde;

Het ontwerp met dubbele zitting maakt bidirectionele stroming en afsluiting van de klep mogelijk;

Onbelemmerde stroomdoorgang elimineert turbulentie en vermindert drukverlies wanneer vloeistof door de klep stroomt;

Geen zittingholte, wat de ophoping van vaste deeltjes voorkomt en een betrouwbare sluiting van de kleppoort garandeert;

Een secundaire afdichting met dynamische zelfinstellende prestaties;

Er is geen poort- of spindelpakking nodig, waardoor pakkinglekkage en onderhoudswerkzaamheden worden geëlimineerd;

Langdurig en duurzaam smeersysteem;

Geen metalen componenten in direct contact met de mest;

Flexibel beugelontwerp: de spindelmoer kan vanaf de bovenkant worden gedemonteerd en ter plaatse worden vervangen voor cilinderbediening of kegeltandwielbediening zonder lassen;

Open/dicht-positioneringsbeugels zijn standaard voor maten DN400 en lager, en pennen met vaste positie die door de fabriek worden geleverd of door de gebruiker zijn voorbereid, kunnen worden geselecteerd.

Ontwerpkenmerken

Het robuuste beugelontwerp maakt gebruik van een aan de bovenzijde verwijderbare spindelmoer, waardoor de installatie van kegeltandwielen of pneumatische actuatoren zonder lassen wordt vergemakkelijkt;

Open/dicht-positioneringsbeugels zijn standaard (voor maten DN400 en lager);

In de open positie kan de roestvrijstalen schuif volledig uit de mest worden getrokken, waardoor inspectie of vervanging van de schuif mogelijk is zonder de klep te demonteren;

316 roestvrijstalen poort is standaardconfiguratie;

De dynamisch zelfinstellende secundaire afdichting zorgt voor smering;

Ter plaatse vervangbare FENGCHI elastische afdichtingsbus voor eenvoudige installatie;

Onbelemmerde doorstroming, geen metaal-op-metaal contact, geen geleideblokken of wigvormige groeven;

Het dubbelafdichtende busontwerp zorgt voor een "blinde plaat"-achtige afsluiting wanneer de klep gesloten is; de afdichtingsbussen sluiten nauw aan om de middendruk te isoleren, waardoor er geen flenspakkingen nodig zijn;

De standaard voor het boren van flensboringen in het klephuis uit één stuk is PN10, met PN16/ANSI B16.5/150 boren als optie;

De regelbare slag van het spoelgebied voorkomt dat de poort in gesloten positie te diep in de afdichtingsbus steekt, waardoor de spanning op de afdichtingsbus en de kans op scheuren van de bus wordt verminderd; alle bouten zijn voorzien van borgringen aan de onderkant.

Materialen

Materiaal kleplichaam: nodulair gietijzer, SS304 of andere

Ringmateriaal: NR, EPDM, NBR, enz.

Materiaal klepsteel: SS304

Poortmateriaal: SS304, 316, 2205, 2507

Bevestigingsmateriaal: SS201, 304, 316

Secundair afdichtingsmateriaal: EPDM

Maatwerk is beschikbaar op basis van vereisten.

Slurry Knife Gate Valve Aansluitingstype Selectietabel ( Alleen ter referentie）

Verbindingstype	Geschikt maatbereik	Bereik drukwaarde	Kernvoordelen
Flensverbinding	DN15~DN2000	PN10~PN40	Stevige verbinding, betrouwbare afdichting, bestand tegen slib Impact, eenvoudige montage/demontage, en handig voor later onderhoud en klepvervanging
Wafer-verbinding	DN15~DN600	≤PN16	Compacte structuur, klein formaat, licht van gewicht, bespaart installatieruimte en kosten, geschikt voor snel installatievereisten
Lug-verbinding	DN100~DN600	PN10~PN25	Flexibele installatie, maakt onafhankelijke demontage van de klep mogelijk zonder het pijpleidingsysteem te beïnvloeden, superieure afdichting prestaties vergeleken met gewone wafer-type verbindingen
Schroefdraadverbinding	DN15~DN50	≤PN10	Eenvoudige structuur, snelle installatie, lage kosten, compact formaat geschikt voor smalle ruimtes
Gelaste verbinding	DN15~DN300	PN40~PN160	Geen lekkagerisico, hoge verbindingssterkte, resistent geschikt voor hoge druk, trillingen en slurry-impact voor langdurig vast gebruik
Klemverbinding	DN15~DN100	≤PN16	Snelle montage en demontage, geen doodlopende wegen, gemakkelijk schoon te maken, voldoet aan hygiënische eisen

Selectietabel aandrijfmethode drijfmestmes-schuifafsluiter ( Alleen ter referentie）

Activeringscategorie	Specifiek type	Geschikt maatbereik	Bereik drukwaarde	Kernvoordelen

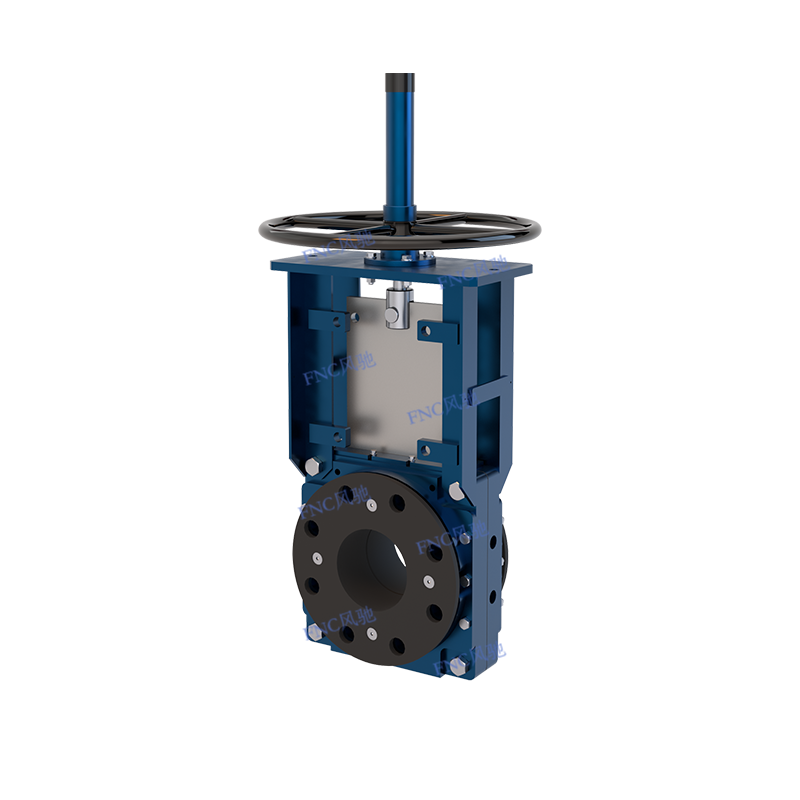

Handmatige bediening	Handwielbediening	DN15~DN100	≤PN16	Lage kosten, extreem laag uitvalpercentage, minimaal onderhoud, intuïtieve bediening

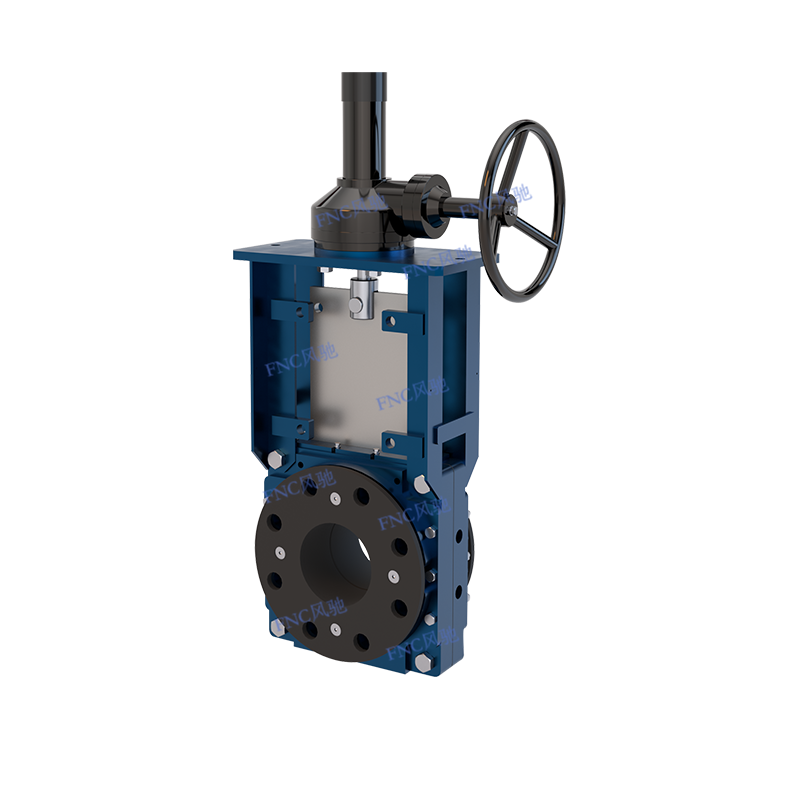

Handmatige bediening	Wormwielbediening	DN50~DN400	≤PN25	Aanzienlijke koppelversterking, soepele werking, hoge openings-/sluitprecisie, voorkomt slibimpact op de poort

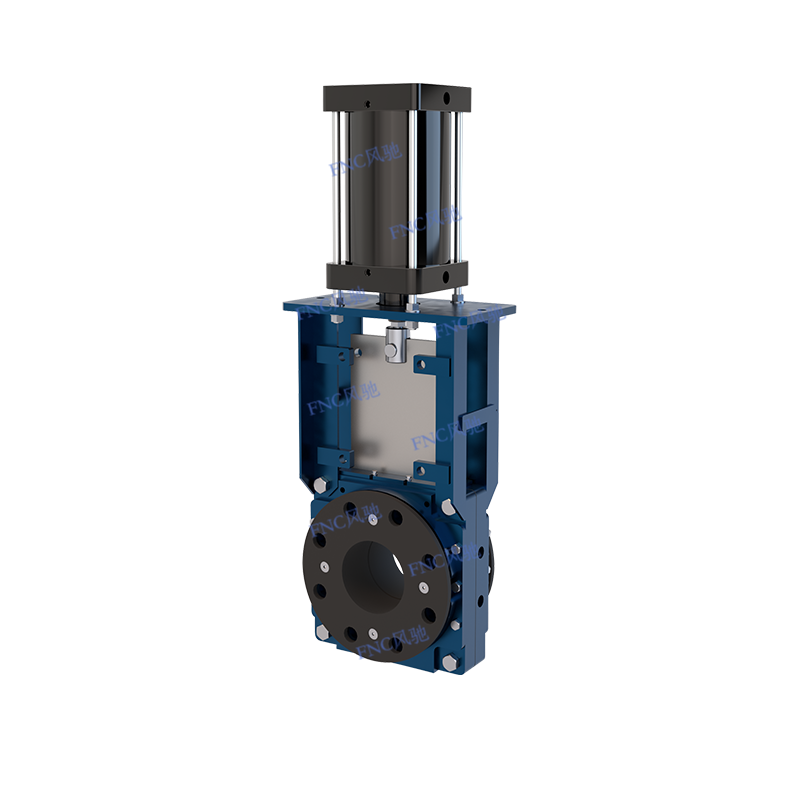

Pneumatische bediening	Pneumatisch aan-uit-type (enkelwerkend/dubbelwerkend)	DN100~DN1200	≤PN40	Snelle respons (1~5 seconden), bestand tegen zware omstandigheden (stofdicht, explosiebestendig), geschikt voor hoogfrequent gebruik, voorkomt vastlopen van mest
Pneumatische bediening	Pneumatisch modulerend type	DN50~DN800	≤PN40	Hoge regelprecisie, nauwkeurige stroomregeling, vermijdt impact op pijpleidingen, geschikt voor gesloten-lusregeling

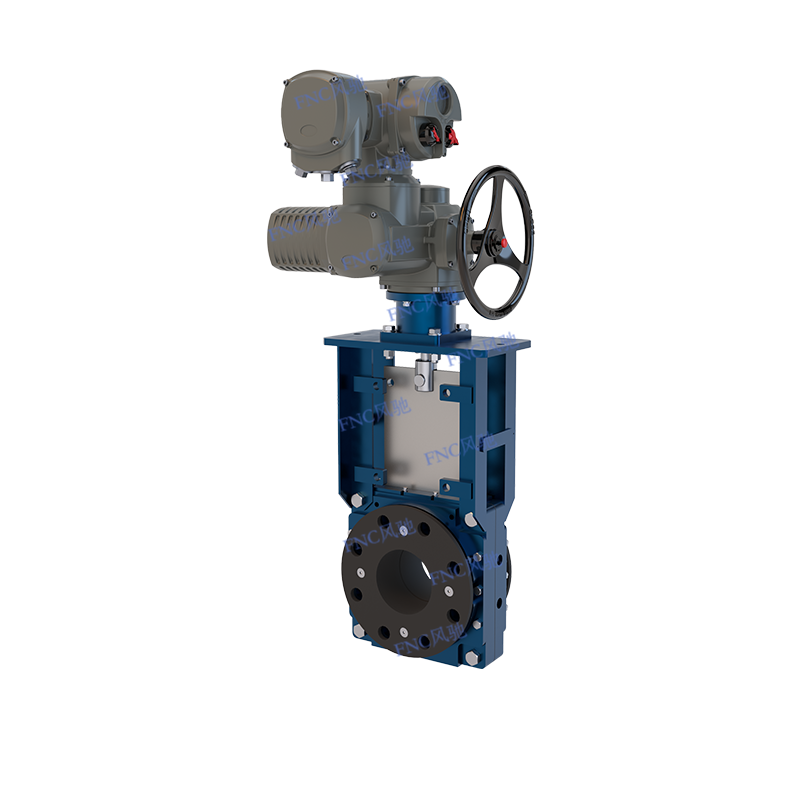

Elektrische bediening	Elektrisch aan-uit-type	DN300~DN150 0	≤PN40	Hoge mate van automatisering, arbeidsbesparende bediening, geschikt voor toepassingen met grote diameter en hoog koppel, geen handmatige bediening ter plaatse vereist
Elektrische bediening	Elektrisch modulerend type	DN100~DN1200	≤PN40	Groot regelbereik, hoge regelprecisie, past zich aan dynamische stroomaanpassing aan, integreerbaar met geautomatiseerde systemen
Elektrische bediening	Explosieveilige elektrische bediening	DN100~DN1000	≤PN40	Combineert afstandsbedieningsfunctie met explosieveilige prestaties, geschikt voor gevaarlijke omgevingen

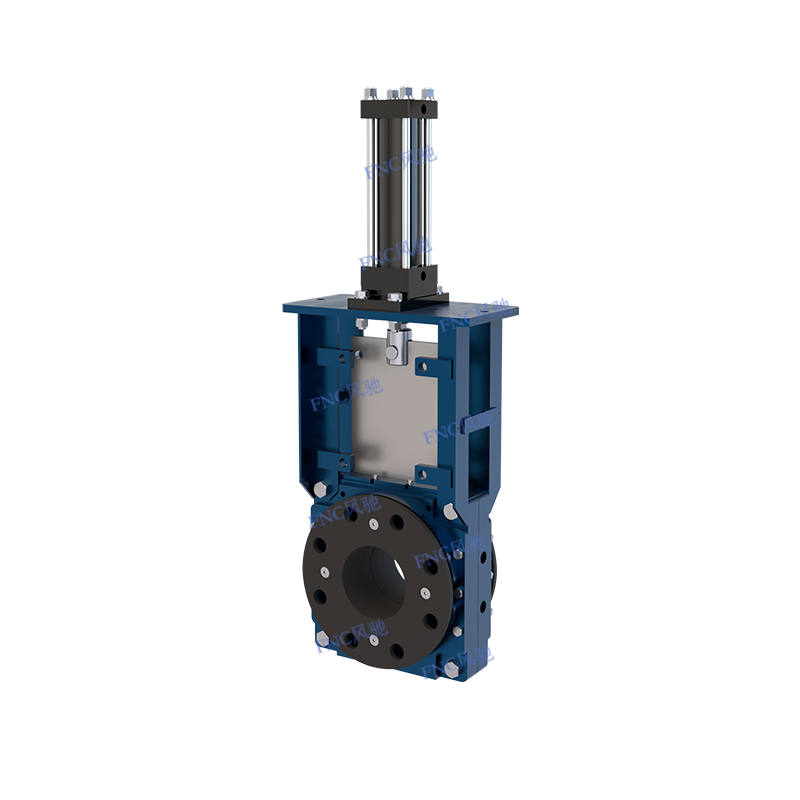

Hydraulische bediening	Hydraulische bediening	DN800~DN2000	PN40~PN160	Extreem hoog uitgangskoppel (2~3 maal dat van pneumatische/elektrische bediening), sterke slagvastheid, geschikt voor hoge druk en hogedrukfluctuaties
Gecombineerde bediening	Handmatig-pneumatische/handmatig-elektrische gecombineerde bediening	DN50~DN800	≤PN40	Dubbele bescherming, voorkomt klepstoringen als gevolg van stroombronuitval, voldoet aan de veiligheidseisen voor kritieke pijpleidingen
