Prestatiegegevens

• Nominale diameter: DN50 ~ DN1500
• Drukclassificatie: PN16
• Lekkageklasse: Klasse V
• Toepasselijke media: Voor standaard rubberen hulzen: minerale slurry, modder, papierpulp, enz. Voor andere optionele rubberen hoezen: Toepasbare media variëren afhankelijk van de afdichtingspakking, en de temperatuurcompatibiliteit verschilt ook dienovereenkomstig.
• Temperatuurbereik: Voor standaard rubberen manchetten: ≤ 80°C. Voor andere optionele rubberen hoezen: tot 160°C.
• Stroomkarakteristiek: Volledige doorlaat, onbelemmerde stroom

Verbindings- en activeringsmethoden

• Verbindingstype: wafeltje, flens, hoge druk , Lug , Met schroefdraad , Gelast , Klem
• Bedieningsmethode: handmatig (handwiel / wormwiel), Pneumatisch aan-uit-type (enkelwerkend/dubbelwerkend), Pneumatisch modulerend type, Elektrisch( Aan-uit-type / Modulerend type / Explosiebestendig) , Hydraulische bediening, Gecombineerde bediening( Handmatig-pneumatisch / Handmatig-elektrisch)

Toepasselijke scenario's: Mijnbouw, fosforindustrie, energiecentrales, staal- en andere metaalindustrieën, pulp- en papierindustrie, chemische fabrieken, aluminiumoxide-industrie, cementfabrieken, enz.

Maatwerk is beschikbaar op basis van vereisten.

Producteigenschappen

• 100% luchtbeldichte afdichting zorgt voor absoluut nullekkage aan de stroomafwaartse zijde;
• Het ontwerp met dubbele zitting maakt bidirectionele stroming en afsluiting van de klep mogelijk;
• Onbelemmerde stroomdoorgang elimineert turbulentie en vermindert drukverlies wanneer vloeistof door de klep stroomt;
• Geen zittingholte, wat de ophoping van vaste deeltjes voorkomt en een betrouwbare sluiting van de kleppoort garandeert;
• Een secundaire afdichting met dynamische zelfinstellende prestaties;
• Er is geen poort- of spindelpakking nodig, waardoor pakkinglekkage en onderhoudswerkzaamheden worden geëlimineerd;
• Langdurig en duurzaam smeersysteem;
• Geen metalen componenten in direct contact met de mest;
• Flexibel beugelontwerp: de spindelmoer kan vanaf de bovenkant worden gedemonteerd en ter plaatse worden vervangen voor cilinderbediening of kegeltandwielbediening zonder lassen;
• Open/dicht-positioneringsbeugels zijn standaard voor maten DN400 en lager, en pennen met vaste positie die door de fabriek worden geleverd of door de gebruiker zijn voorbereid, kunnen worden geselecteerd.

Ontwerpkenmerken

• Het robuuste beugelontwerp maakt gebruik van een aan de bovenzijde verwijderbare spindelmoer, waardoor de installatie van kegeltandwielen of pneumatische actuatoren zonder lassen wordt vergemakkelijkt;
• Open/dicht-positioneringsbeugels zijn standaard (voor maten DN400 en lager);
• In de open positie kan de roestvrijstalen schuif volledig uit de mest worden getrokken, waardoor inspectie of vervanging van de schuif mogelijk is zonder de klep te demonteren;
• 316 roestvrijstalen poort is standaardconfiguratie;
• De dynamisch zelfinstellende secundaire afdichting zorgt voor smering;
• Ter plaatse vervangbare FENGCHI elastische afdichtingsbus voor eenvoudige installatie;
• Onbelemmerde doorstroming, geen metaal-op-metaal contact, geen geleideblokken of wigvormige groeven;
• Het dubbelafdichtende busontwerp zorgt voor een "blinde plaat"-achtige afsluiting wanneer de klep gesloten is; de afdichtingsbussen sluiten nauw aan om de middendruk te isoleren, waardoor er geen flenspakkingen nodig zijn;
• De standaard voor het boren van flensboringen in het klephuis uit één stuk is PN10, met PN16/ANSI B16.5/150-boringen als optie;
• De regelbare slag van het spoelgebied voorkomt dat de poort in gesloten positie te diep in de afdichtingsbus steekt, waardoor de spanning op de afdichtingsbus en de kans op scheuren van de bus wordt verminderd; alle bouten zijn voorzien van borgringen aan de onderkant.

Materialen

• Materiaal kleplichaam: nodulair gietijzer, SS304 of andere
• Ringmateriaal: NR, EPDM, NBR, enz.
• Materiaal klepsteel: SS304
• Poortmateriaal: SS304, 316, 2205, 2507
• Bevestigingsmateriaal: SS201, 304, 316
• Secundair afdichtingsmateriaal: EPDM

Maatwerk is beschikbaar op basis van vereisten.

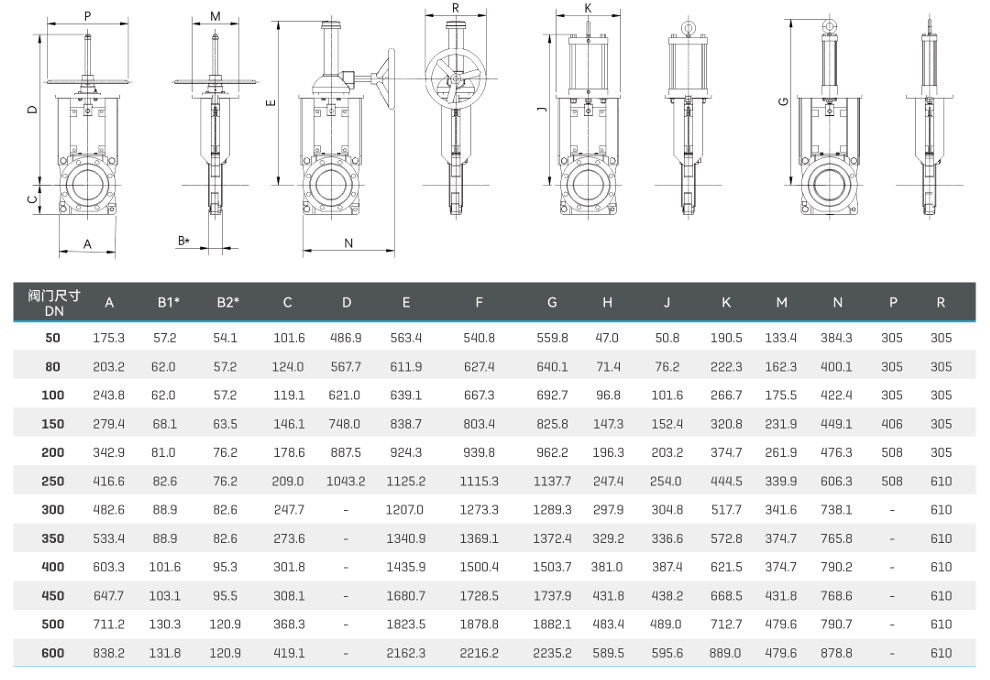

Slurry Knife Gate Valve Aansluitingstype Selectietabel ( Alleen ter referentie）

Selectietabel aandrijfmethode drijfmestmes-schuifafsluiter ( Alleen ter referentie）
